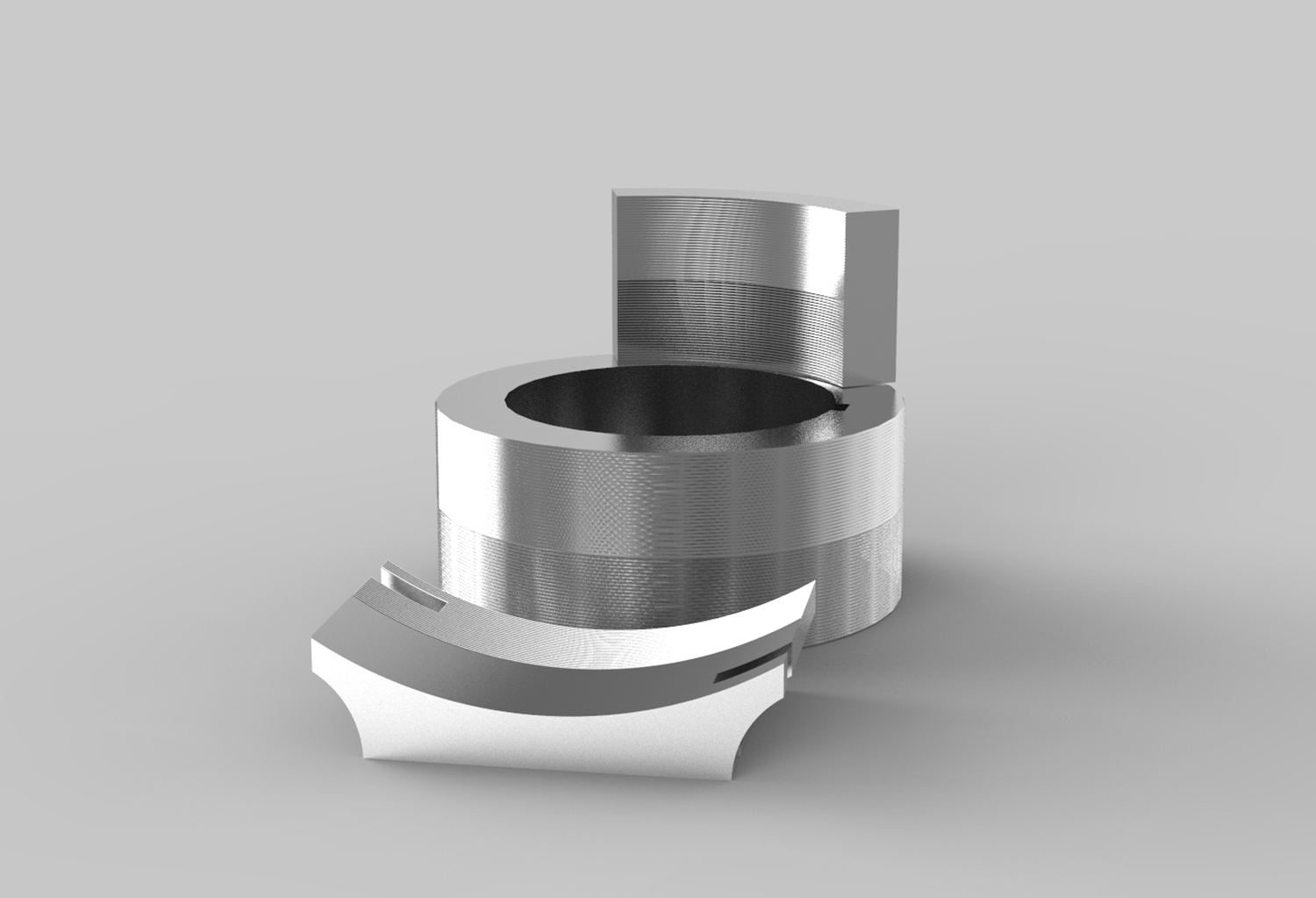

Matrices de forma planetaria de laminacion

Carburo de tungsteno o acero

• Producimos con rectificado de perfiles CNC después del tratamiento térmico.
• Circularidad máx. 0,02 mm.
• Fácil posibilidad de ajuste.
• Forma de dientes perfecta.
• Nuestros moldes tienen una vida más larga gracias a los radios en las formas exteriores.
• La vida útil adicional de la herramienta aumenta con el recubrimiento NX.
• Vida de servicio
Rectificamos nuestros moldes que están completos y los ofrecemos a nuestros clientes con un costo más económico.
• Estamos en capacidad de fabricar/revisar troqueles de laminación DIAMOND.

Responsable de Producto E-Mail: leandro@cevizpres.com

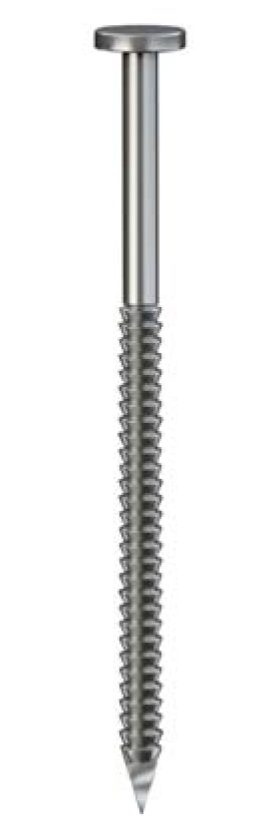

ring form 2
CODE THRD/INC PITCH DEPTH
C001 12 2,11 25° 15° 0,78
C002 14 1,81 25° 15° 0,68
C003 16 1,58 25° 15° 0,58
C004 18 1,41 25° 15° 0,50
C005 20 1,27 25° 15° 0,45
C006 22 1,14 25° 15° 0,43
C007 24 1,05 25° 15° 0,38
C008 25 1,01 25° 15° 0,33
C009 28 0,90 25° 15° 0,30
C010 32 0,79 25° 15° 0,28

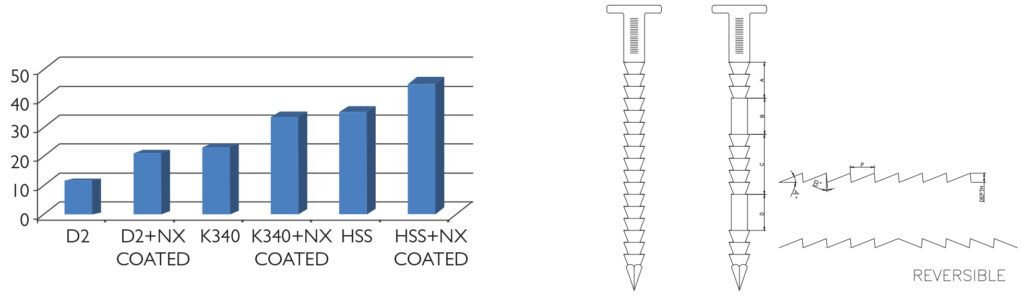

ring-form-ovalama-kalıpları
Segmentli Ovalama Toplari
M/C MODEL ØD (mm) ØSD (mm) Ød (mm) K (mm) SEGMENTS / SET M/C MODEL ØD (mm) ØSD (mm) Ød (mm) K (mm) SEGMENTS / SET
HILGELAND SW0 85 120 40 12 4 WATERBURY 1 177.8 241.3 127 12.7 3 slotted
INGRAMATIC GR1 85 120 40 10 4 WATERBURY 10 190.5 241.3 127 12.7 3 slotted
MENN RW3 85 120 40 10 4 SIMA RAP7 190.5 240 127 12.7 3 slotted
MENN RW5 80 120 40 12 4 CRIMELLA RUT/T1 222.25 300 150 12 3
OMEGA RR3 80 120 40 10 4 INGRAMATIC GR3 203.2 280 127 12.7 3
OMEGA RR4 80 120 40 10 4 SENY D12-TRS 203.2 280 127 12.7 3
VIDEX VA0 80 120 40 10 4 OMEGA RR10 203.2 280 127 12.7 3
SIMA RAP4 75 120 40 10 3 PRESSAVIT R112 203.2 280 127 12.7 3
GREFFE 2/4 102 150 60 18 4 PRUTTON 150RKEE 231.8 304.8 177.8 12.7 4
GREFFE 2/6 108 170 60 18 3 SACMA RU2TG 215.9 280 177.8 12.7 3
FRAY NF1037 177.8 222.25 133.35 12.7 3 SIMA RAP10 222.25 304.8 127 12.7 3 slotted
FRAY 28591 177.8 222.25 133.35 12.7 3 SIMA RAP11 222.25 304.8 127 12.7 3 slotted
CAPELLI 106 184.15 241.3 127 12.7 4 SIMA RAP12 222.25 304.8 127 12.7 3 slotted
CAPELLI 108 184.15 241.3 127 12.7 4 VIDEX VA2 222.25 300 150 12 3
CAPELLI 206 184.15 241.3 127 12.7 4 VIDEX VS2 222.25 300 150 12 3
HILGELAND SW2 190.5 241.3 127 12.7 4 VIDEX V-15 222.25 300 150 12 4
INGRAMATIC GR2 184.15 241.3 127 12.7 4 VIDEX VAS20 222.25 300 150 12 3
SENY D-8-TRS 184.15 241.3 127 12.7 4 VIDEX VA20 222.25 300 150 12 3
NEDSCHROEF BS2 190.5 241.3 127 12.7 4 PRUTTON 150RKE 241.3 304.8 177.8 12.7 4
PRUTTON 75RKG 184.15 241.3 127 12.7 4 PRUTTON 155TH 228.6 304.8 190.5 no keyway 5
PRUTTON 75RTHE 177.8 241.3 140 No Keyway 5 PRUTTON 155AVB 228.6 304.8 177.8 12.7 5
PRUTTON 75RKE 184.15 241.3 127 12.7 5 RUJA No6 266.7 342.9 152.4 15.86 3
VIDEX VA1 190.5 241.3 127 12.7 4 SAKAMURA SSR50 241.3 340 127 15.86 3
VIDEX VS1 190.5 241.3 127 12.7 4 VIDEX VA25 241.3 342.9 167.5 15.86 3
VIDEX V5 190.5 241.3 127 12.7 4 VIDEX VS25 241.3 342.9 167.5 15.86 3
VIDEX VA10 190.5 241.3 127 12.7 4 VIDEX VAS-25D 254 342.9 167.5 15.86 3
VIDEX VS10 190.5 241.3 127 12.7 4 WATERBURY 20 266.7 342.9 152.4 15.86 3
VIDEX VAS10 190.5 241.3 127 12.7 4 NEDSCHROEF BS3 266.7 342.9 152.4 15.86 4
VIDEX VAS 10D 190.5 241.3 127 12.7 4 NEDSCHROEF BS4 266.7 342.9 152.4 15.86 3
CAPELLI 101 184.15 241.3 140 No Keyway 5 PRUTTON 200RKE 323.85 419.1 228.6 18 3 or 4
BEARCAT No 30 190.5 240 127 12.7 3 PRUTTON 200RKEE 323.85 419.1 228.6 18 3 or4
CARLO SALVI 502R 190.5 241.3 127 12.7 3 PRUTTON 200RK 7K 323.85 406.4 228.6 18 4
HARTFORD PTR 190.5 241.3 127 no keyway 4 PRUTTON 200 CHD 323.85 419.1 228.6 18 3 or 4
IZPE ETR2 190.5 241.3 127 24 3 RUJA 9/EAGLE 3 349.25 420 228.6 18 3
EZPE S1 177.8 241.3 127 24 3 SAKAMURA SSR70 330.2 420 228.6 18 3
OMEGA RR6 171.45 241 127 12.7 3 SIMA RAP16 330.2 419.1 228.6 18 3 slotted
PRESSAVIT R112 203.2 280 127 12.7 3 SIMA RAP20 330.2 419.1 228.6 18 3 slotted
PRUTTON 75RKG 177.8 280 127 12.7 5 VIDEX VA3 228.6 419.1 228.6 18 3
RUJA No5 190.5 241.3 127 12.7 3 VIDEX VS3 228.6 419.1 228.6 18 3
SAKAMURA ACR30 190.5 240 127 12.7 3 VIDEX VS30 330.2 419.1 228.6 18 3
SAKAMURA SSR30 190.5 240 127 12.7 3 VIDEX VS35 330.2 419.1 228.6 18 2
SIMA RAV6 190.5 240 127 12.7 3 slotted PRUTTON 300RTH 355.6 393.7 254 no keyway 2
SIMA RA7 190.5 240 127 12.7 3 slotted PRUTTON 300LRTH 355.6 393.7 254 no keyway 2
SIMA RAV10 190.5 240 127 12.7 3 slotted PRUTTON 400RKE 355.6 393.7 254 no keyway 2
WATERBURY 1 177.8 241.3 127 12.7 3 slotted RUJA 10 342.9 520 254 25.Nis 2
WATERBURY 10 190.5 241.3 127 12.7 3 slotted SAKAMURA SSR100 374.65 520 266.7 20 3
